Wie kann man die Pins der Akkuhalterung wieder gerade biegen & Kontakt mit dem Rahmen vermeiden

Dies kann bei den ersten Modellen der neuen Viena 23 und Dakota 23  -Reihe auftreten.

Die Stecker sind verbogen oder eingedrückt.

Wenn Sie den Akku aus diesem Modell entfernen und feststellen, dass die Pins verbogen sind, haben Sie hier, wie Sie das einfach beheben können:

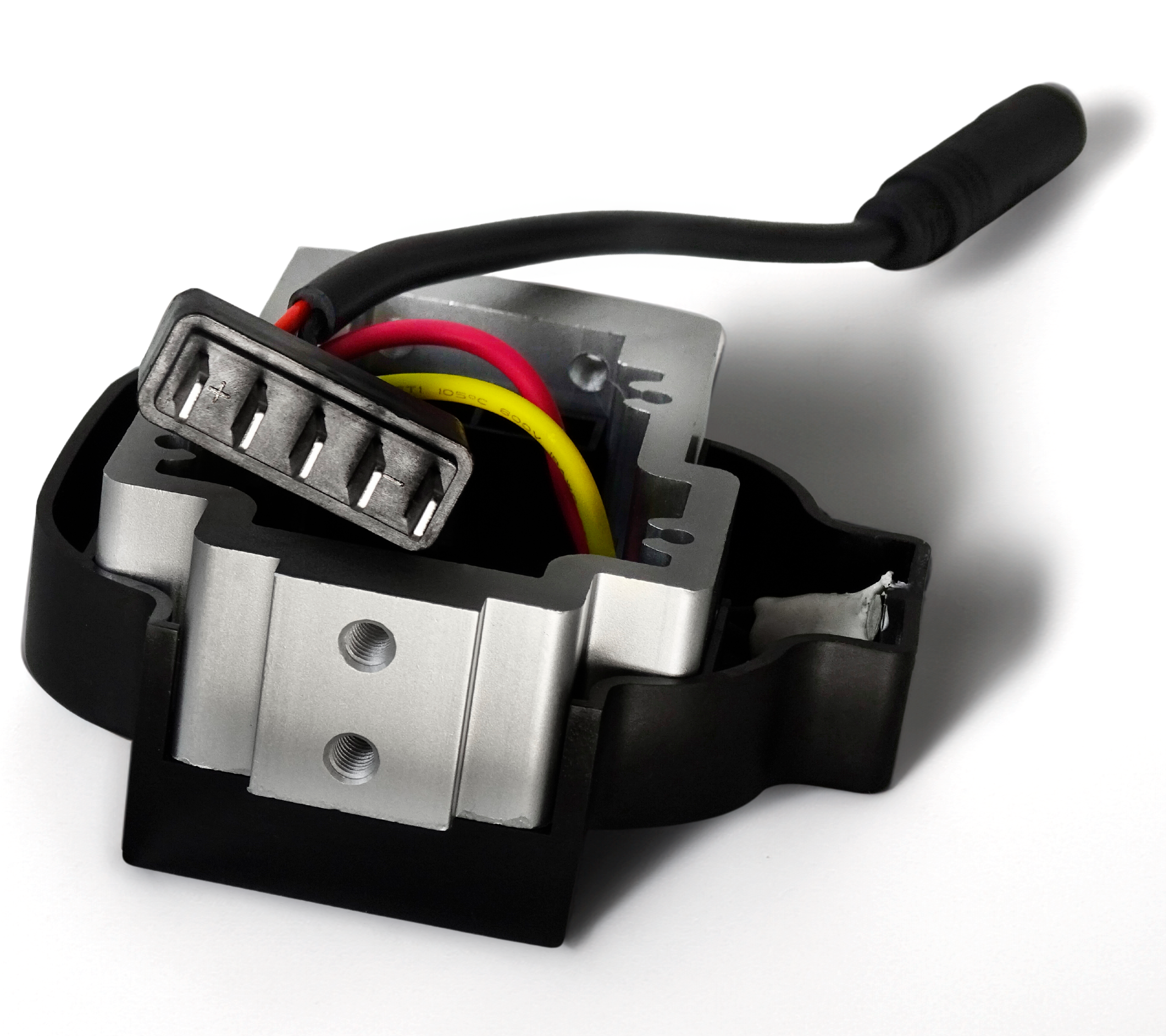

1. Schrauben Sie das gesamte Teil ab, das den Stecker hält, also den gesamten Akkuanschluss. Dies ist das komplette Bauteil, das Sie auf dem folgenden Bild sehen.
2. Nehmen Sie den Stecker heraus, also das rechteckige Bauteil mit den 5 Pins (das was hier im Bild gut beleuchtet ist), das mit dem Anschluss durch die beiden farbigen Kabel verbunden ist.

3. Bevor Sie es wieder richtig einsetzen, biegen Sie die schwarzen Kunststoffhalterungen leicht nach innen, damit sie das Pin-Bauteil besser halten.

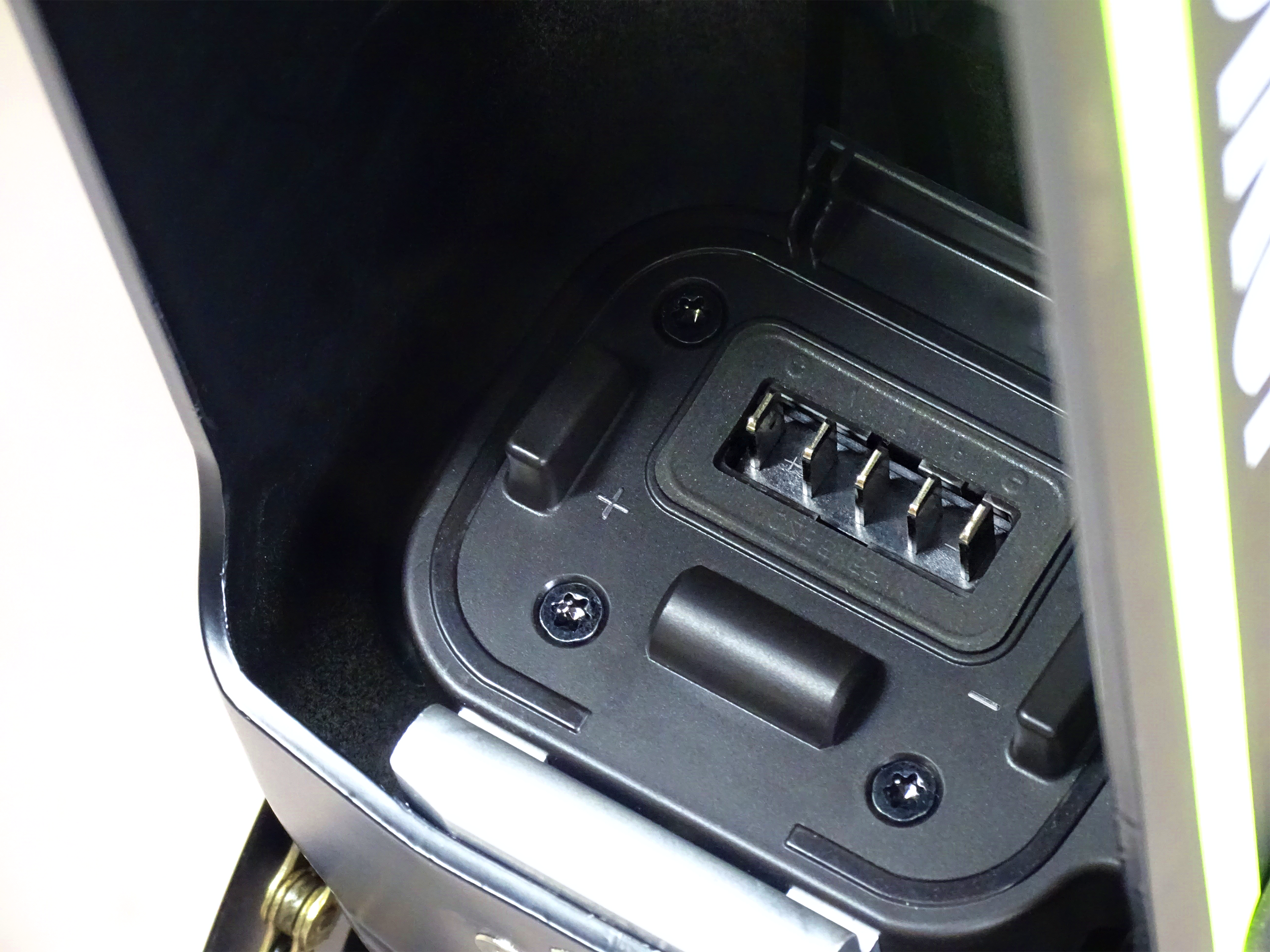

4. WICHTIG: Beachten Sie die + und - Symbole. Sie sind sowohl auf dem rechteckigen Pin-Bauteil als auch auf dem Akkuanschluss. Es ist sehr wichtig, darauf zu achten, dass sie übereinstimmen, wenn Sie die Teile wieder einsetzen, um Schäden am E-Bike zu vermeiden. Beachten Sie die ersten beiden Fotos in diesem Artikel, dort sehen Sie die Symbole sowohl auf dem rechteckigen Teil wo die Stecker sind als auch auf dem Anschluss.

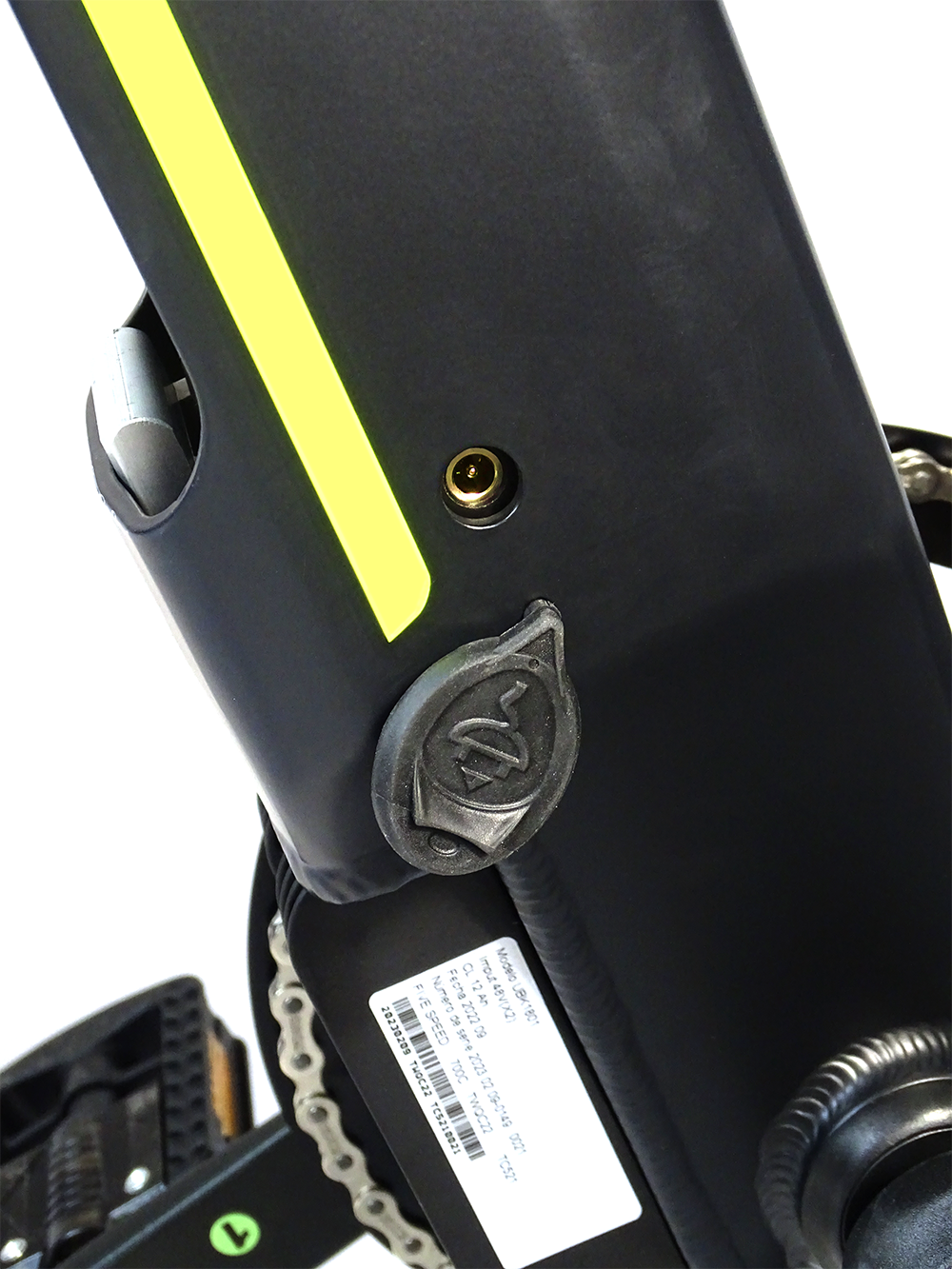

5. Schrauben Sie das Teil wieder an. Nun müsste man auch das Ladegerät griffbereit haben. Schließen Sie es an, nachdem Sie das Bauteil im Rahmen eingesetzt haben, um sicherzustellen, dass die Stelle, an der das Ladekabel eingeführt wird, perfekt passt und keinen Kontakt mit dem Rahmen hat. Dies ist sehr wichtig, um den Rahmen vor Schäden zu schützen, wennein unangemessener Kontakt zwischen dem Ladestrom und dem Rahmen vermieden wird. Obwohl der Platz da etwas knapp ist, versuchen Sie, das Bauteil genau in der Mitte festzumachen.

Was ansonsten passieren könnte...

Vermuten Sie es ab es einen Kurzschluss, aufgrund des gerade besprochenen Themas? Hat das Ladekabel unerwünschten Kontakt mit dem Rahmen aufgenommen, und das System reagiert nun nicht mehr? Keine Problem! Kontaktieren Sie uns, damit wir gemeinsam mit unserem Techniker herausfinden können, welche Teile betroffen wurden. Wir werden unser Bestes tun, um Sie so schnell wie möglich wieder auf die Straße zu bekommen.
